詳細說明
概述:

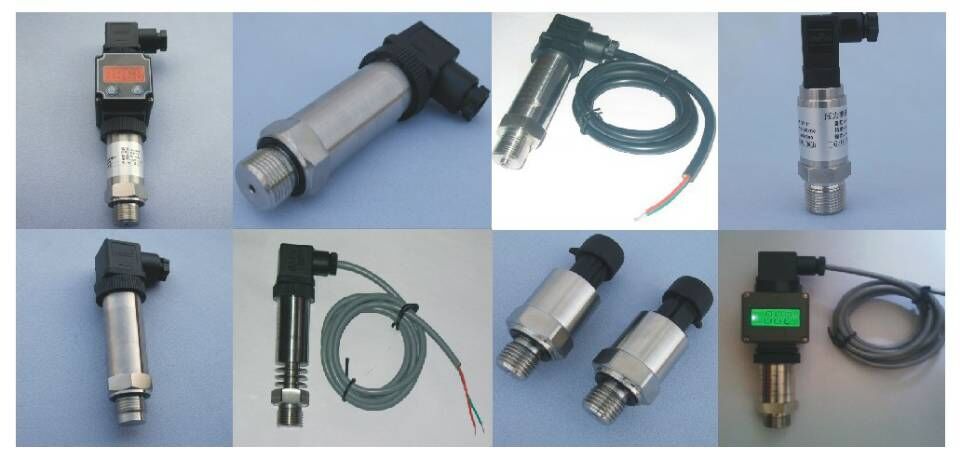

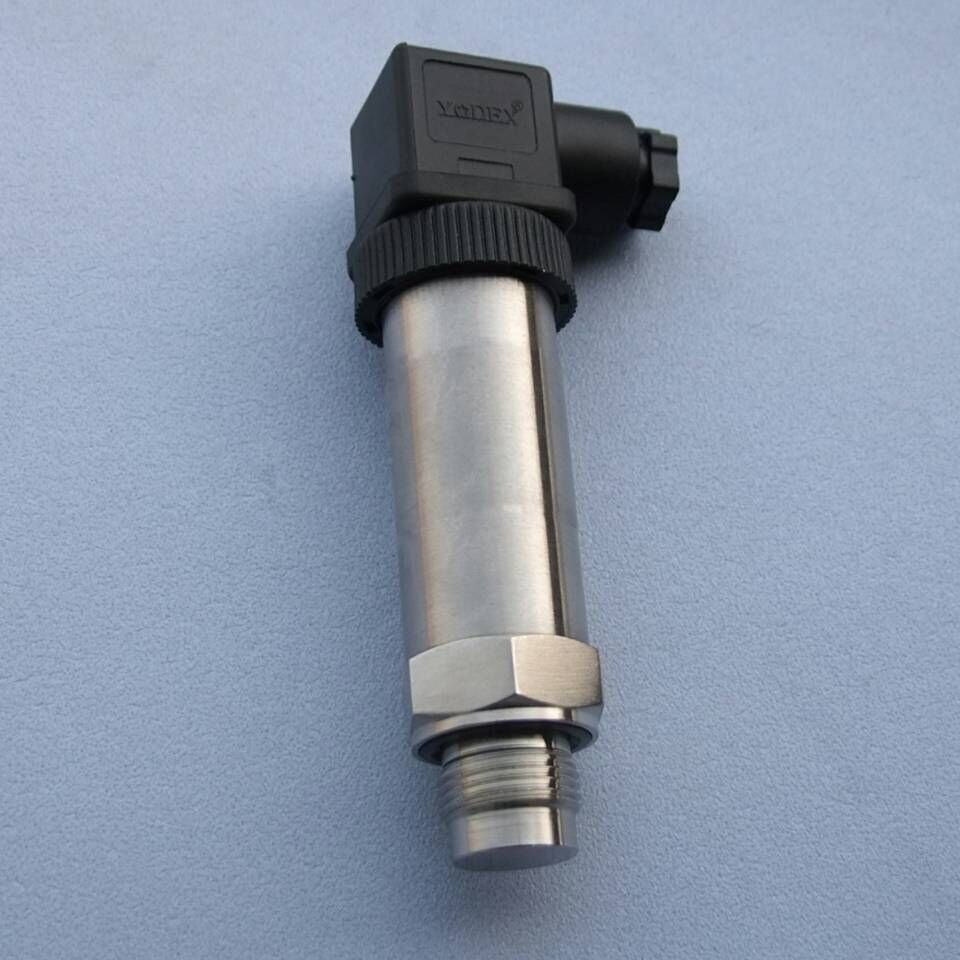

    MPS-701壓力變送器靈敏度高、精度高、抗過載能力強。采用進口傳感器制造，傳感器和放大電路高度集成；采全體不銹鋼為一體，電路零點和增益無須調整；抗干擾能力強，耐酸堿，長期穩定可靠。

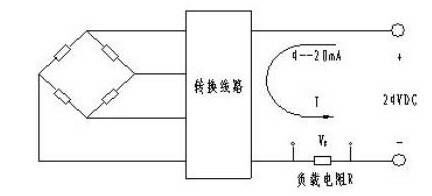

工作原理:
    MSC-701壓力傳感器選用進口壓力芯片，敏感元件采用擴散或離子注入等工藝形成電阻并連接成惠斯通電橋，用微機械加工技術在電橋下形成壓力敏感膜片。當壓力作用在膜片上時，電阻值發生變化并且產生一個與作用壓力成正比的線性化輸出信號。我們?cè)诨菟雇姌蛏霞由现绷麟娫矗蜁?huì)產生一個直流電壓信號的輸出。經過二次轉換線路，實現兩線制4～20MA輸出。
功能特點:
◆穩定性好，滿度、零位長期穩定性可達0.2%FS/年。在補償溫度0～70℃范圍內，溫度飄移低于0.2%FS，在整個允許工作溫度范圍內低于0.5%FS。
◆具有反向保護、限流保護電路，在安裝時正負極接反不會損壞變送器，異常時送器會自動限流在35MA以內。
◆固態結構，無可動部件，高可靠性，使用壽命長
◆從風壓到水、油都可以進行高精度的測量，不受被測介質質量大小的影響。
◆安裝方便、結構簡單、經濟耐用。

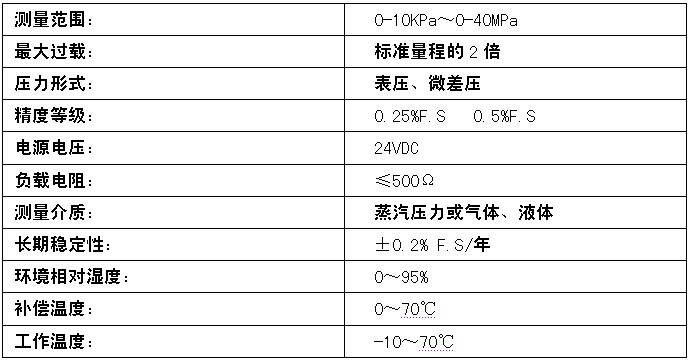

主要技術參數:

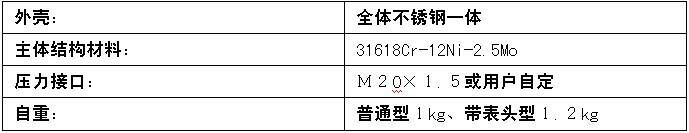

結構特點:

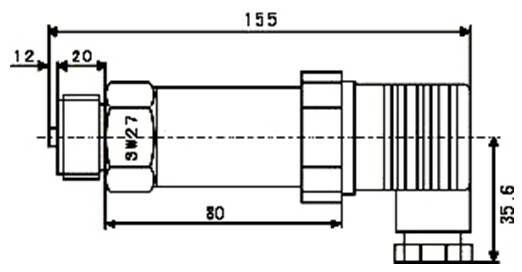

外型尺寸:


調試方法:
    打開HSM接頭，擰下不銹鋼管，即可看到調零和滿程電阻器，外接標準電源及電流表（０.２極以上），即可調整，步驟如下：
在傳感器沒有加壓的情況下，調節零點電阻器，使之輸出電流４mＡ；
傳感器加壓到滿量程，調節滿程電阻器，使之輸出電流２０mＡ；
反復以上步驟兩三次，直到信號正常；
調節完畢，擰緊保護蓋。
注意事項:
◆凡供貨產品均帶有使用說明書及合格證，其中有產品編號、技術參數、出廠日期等，請認真核對，以免用錯。
◆不可用堅硬的物體直接擠壓變送器膜片，以免損傷變送器。
◆安裝時應根據產品連接方式和螺紋類型，查對現場接口是否與產品接口一致，連接時應慢速擰緊，不能把轉矩直接加到變
送器殼體上，只能加在壓力接口的六方上。
◆接供電電源時應嚴格按照我公司接線說明進行連接。
◆邊送器過載壓力不可超過量程的200％ 。
◆使用中發現異常，應關掉電源，停止使用，進行檢查，或直接向我公司技術部門聯系。
◆運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房?jī)?nèi)。
◆包換一年。

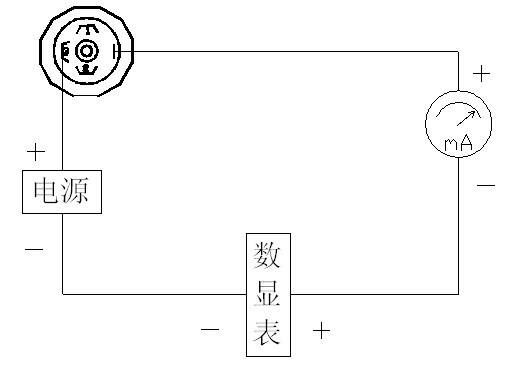

電器連接圖
1：電流輸出：打開Hirschmann接頭，3號端接電源正，接地端接電源負
2：電壓輸出：打開Hirschmann接頭，3號端接電源正，接地端接電源負，1號端接電壓輸出。
3：如電纜線輸出，藍色接電源正，宗色接電源負。
