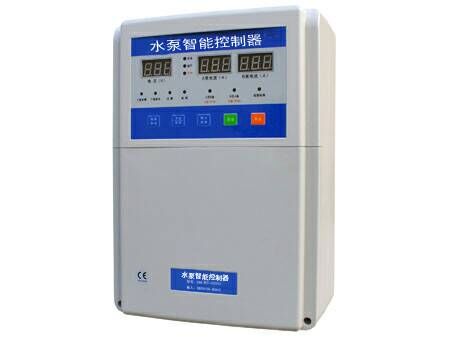

詳細說明
產品特點：
    額定工作電壓：AC380V/50HZ
    匹配電機功率：0.37-15KW
    一控二：具備雙泵輪換、一主一備功能
    采用數碼芯片控制，集上、下液位和壓力自動控制于一體
    具有自動、手動兩種工作模式可供選擇
    具有過載、空載、缺相、超低壓等保護功能
    具有空載重啟時間1~250分鐘可調
    具有故障記憶功能，10次故障原因可輕易查閱
    在任何工作模式下，都有雙泵同時啟動供水或排污功能
    國內首創雙通道獨立保護，真正的“一控二”
    國內首創防銹保護功能，能有效防止電機銹死
    專利交流數碼訊號檢測功能，探頭更耐用
    安裝方便，調試簡單

主要技術指標：
    堵轉動作時間： ≤1.5秒
    空載保護動作時間： ≤20秒
    本機功率損耗：靜態功率：3.5W，動態功率：10W
    過流動作時間： 1秒→1分鐘（反時限特性：電流越大時間越短）
    液位控制方式：交流數碼訊號探頭檢測，訊號控制距離≤500米
    壓力控制方式：電接點壓力表、常開常閉型壓力開關、浮球液位開關

產品廣泛應用于：
    產品廣泛應用于深井泵、潛水泵、排污泵、管道泵、增壓泵、多級泵、離心泵等；應用于生活供水、地下排污、高樓供水等。
　  一控二系列—安裝步驟
　
1、過載設置
    A、本機出廠設置默認為過載4.0KW（8.0A）/7.5KW（15.0A）。
    B、過載設置方法：
      ● 先開機，讓水泵正常工作，記下工作電流（A）值輸入即可；推薦此方法；
      ● 也可以根據電機的功率乘以2來設置，例如2.2KW電機，設置2.2KWx 2=4.4A保護;輸入4.4A即可
      ● 設置：將控制箱內“A泵過載設定”開關拔到上方檔，指示燈亮，面板指示燈閃爍不停，表示已進入設置狀態；再按“±”鍵調到您想設置的數值，再按“確認”鍵，此時電壓顯示屏顯示數值與電流顯示屏顯示數值一致，表示本次設定值已存儲；最后將“A泵過載設定”開關拔回原位，指示燈滅，面板指示燈同時停止閃爍，設置完成。（B泵過載設定與A泵過載設定相同）
2、空載設置：（如果下水池用探頭，不需要對此項進行設置）
    A、本機出廠設置默認值為：00.0A這時為下水池探頭狀態，如果您對空載進行了設置(空載不為000)，下水池探頭則自動失效，不再起作用。這時進入空載自動保護，保護電流是以所設空載電流決定。
    B、空載設置方法：
      ● 先關閉水源，讓水泵空載運轉，記下水泵工作電流（A）值即可；推薦用此方法；
      ● 也可以根水泵廠家提供電機的功率來設置：如2.2KW，則設2.2KWx2x0.7=3.08A,則設3.0A即可。
      ● 設置：將控制箱內“A泵空載設定”開關拔到上方檔，指示燈亮，面板指示燈閃爍不停，表示已進入設置狀態；再按“±”鍵調到您想設置的數值，再按“確認”鍵，此時電壓顯示屏顯示數值與電流顯示屏顯示數值一致，表示本次設定值已存儲；最后將“A泵空載設定”開關拔回原位，指示燈滅，面板指示燈同時停止閃爍，設置完成。（B泵空載設定與A泵空載設定相同）
3、空載啟動時間設置
    空載啟動時間是指從空載停機到重新啟動所需等待的時間。將控制箱內“空載啟動時間設定”開關拔到上方檔，指示燈亮面板指示燈閃爍不停，表示已進入設置狀態；再按“±”鍵調到您想設置的數值(1代表1分鐘，最長可設定啟動時間30分鐘)，再按“確認”鍵，最后將“空載啟動時間設定”開關拔回原位，指示燈滅，面板指示燈同時停止閃爍，設置完成。
4、工作模式設置；
    按下控制面板上的“功能”鍵，“A主B備”燈亮，第二次按下“功能”鍵“B主A備”燈亮，第三次按下“功能” 鍵“雙泵輪換”燈亮，選定工作模式，按“確認”鍵，燈滅即完成設置。
5、啟動時間設置；
    設定電機啟動時間，主要針對星三角降壓啟動和自耦降壓啟動，起延時啟動作用。將控制箱內“啟動時間設定”開關拔到上方檔，指示燈亮，面板指示燈閃爍不停，表示已進入設置狀態；再按“±”鍵調到您想設置的數值(1代表1秒，最長可設定延時啟動時間45秒)，再按“確認”鍵，最后將“啟動時間設定”開關拔回原位，指示燈滅，面板指示燈同時熄滅，設置完成。（直接啟動系列產品，該項無需設置）
6、復位
    電機出現過載、缺相后，如果是A泵過載或缺相，A泵相應指示燈會閃爍不停，如果是B泵過載或缺相，則B泵相應指示燈會閃爍不停，控制器工作在“A主B備”狀態下A泵出現故障，排除故障后，必須按“復位”鍵，A泵才能重新工作；如果控制器工作在“B主A備”狀態下，B泵出現故障排，除故障后，必須按“復位”鍵，B泵才能重新工作；控 制器工作在“雙泵 輪換”狀態下，A泵或B泵出現故障，排除故障后，必須按“復位”鍵，故障泵才能重新投入工作。
7、壓力接法；
    a、將控制器“壓力水池轉換開關”撥到上方“壓力”檔對應的綠色指示燈亮。
    b、上水池高、中、低控制線與電接點壓力表指針接駁 應是
                上限指針--高水位
                活動指針--低水位
                下限指針--中水位
8、過/欠壓保護：開機后，只要將訊號線端子臺上方過/欠壓保護開關撥到開啟狀態，開關下方有指示燈亮，即開啟了過欠壓保護功能，電壓保護范圍為（國標）：380V±15%，電網電壓超過此范圍即開始保護，電壓、電流顯示屏不停閃爍，電壓顯示屏顯示當前電壓，5分鐘后控制器自動檢測電壓，電壓正常則恢復工作。
9、故障查詢：
    a、本保護器可自動記憶10個故障保護參數，出廠記錄均為101
    b、將控制箱內“A泵故障查詢”開關拔到上方檔，指示燈亮，電壓顯示屏會顯示000（無故障）或001表示最近一次故障；電流顯示屏顯示故障參數。按上下鍵可查詢所有故障記錄。
      ● 如過載指示燈亮，則電流顯示屏上顯示為過載電流
      ● 如缺相指示燈亮，則電流顯示屏上顯示為缺相指示：011表示A缺相，101表示B缺相，110表示C缺相；如果電流顯示屏上顯示為111，并且電流顯示屏閃爍不停，缺相指示燈亮，表示進線有接觸不良，或電壓太低導致交流接觸器頻繁啟動而造成。這樣方便維修人員在電路有缺相時檢修電路。（B泵故障查詢與A泵故障查詢相同）
    10、安裝環境要求及注意事項：
    a、訊號線安裝：三個探頭不能短路、不能挨著池壁，延長訊號線時，請用防水膠布確保接駁良好；
    b、安裝時請關閉電源，先將水泵電源線與控制器連接好，然后接好上、下水池訊號線，再設置過載和空載保護，務必接地線！
    f、控制器請安裝在室內，避免太陽直接爆曬，或者淋雨；
    g、使用 溫    度：-10℃至40℃
            濕    度：相對濕度不大于90%
            海拔高度：不超過2000M
　
　  一控二系列—訊號線連接方法  　  　
　  1、上下水池供水接法(一)  2、上下水池供水接法(二)
　  3、排污式供水接法  4、恒壓接法

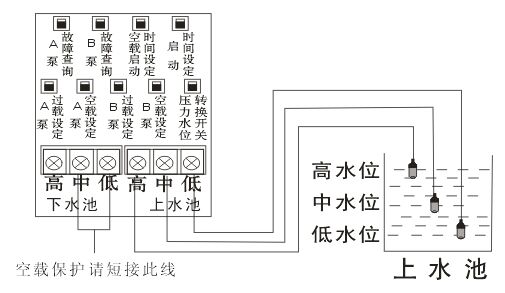

　 1、上下水池供水接法(一)
　
★注意：
    設置空載保護后，下水池不能接探頭。上水池的水用到中水位時會開始抽水，抽到高水位會水滿停機，低水位訊號線起回路作用。
　
　
　  2、上下水池供水接法(二)

★注意：
    下水池用訊號線需跟廠家另行訂購，不能設置空載（即空載為000）。上水池的水用到中水位時會開始抽水，抽到高水位會水滿停機。下水池滿至高水位時會開始抽水，抽到中水位時會停機，即缺水保護。上、下水池之低水位訊號線都是起回路作用。
　

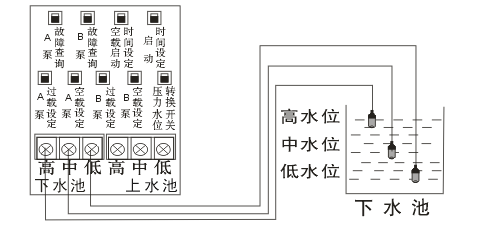

   3、排污式供水接法

   ★注意：
    水滿到高水位時會開始排水，一直排到中水位會停機，低水位訊號線起回路作用。
　

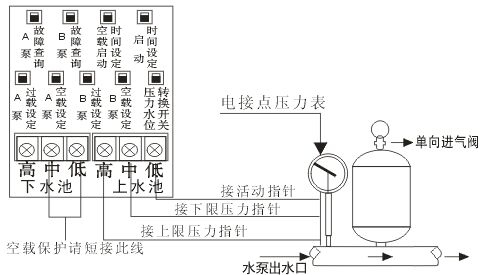

　  4、恒壓接法
　
　  ★注意：
    水壓降到下限壓力指針時會開始啟動增壓，一直增壓到上限壓力指針時會自動停機，活動指針起回路作用。請注意選用合適大小的壓力罐，如果壓力罐太小，會引起水泵頻繁起動。
